Осцилограф FNIRSI DSO-TC3 Портативний осцилограф 3-в-1 і генератор сигналів DDS і тестер транзисторів

Осцилограф FNIRSI DSO-TC3 Портативний осцилограф 3-в-1 і генератор сигналів DDS і тестер транзисторів, 500 кГц смуги ШІМ

опис:

DSO-TC3 поєднує в собі цифровий осцилограф, тестер електронних компонентів, генератор сигналів, перевірку цілісності, перевірку напруги, вимірювання температури та вологості, інфрачервоне декодування та інші функції, які вміло інтегровані. Він оснащений 2,4-дюймовим кольоровим TFT-дисплеєм, вбудованою літієвою акумуляторною батареєю, надає користувачам потужніші та практичніші функції з хорошою портативністю.

Портативний осцилограф

• Осцилограф DSO-TC3 має частоту дискретизації в реальному часі 10 мс/с і смугу пропускання 500 кГц.
• Завдяки повній функції запуску (один, нормальний, автоматичний) його можна вільно використовувати як для періодичних аналогових сигналів, так і для аперіодичних цифрових сигналів.
• Можна виміряти сигнал напруги до ±400 В.
• Оснащений ефективним одним натисканням кнопки AUTO, виміряний сигнал може відображатися без громіздкого налаштування.

Тестер транзисторів

• DSO-TC3 особливо підходить для швидкого сполучення транзисторів, ідентифікації компонентів змішаного поверхневого монтажу та безмовних компонентів, а також для попереднього екранування невеликих партій компонентів.
• DSO-TC3 може автоматично ідентифікувати та вимірювати різні транзистори. У тому числі транзистори NPN та PNP, N-канальні та P-канальні польові транзистори, польові транзистори з переходом, діоди, подвійні діоди, тиристори та резистори, котушки індуктивності, конденсатори та інші пасивні компоненти . Автоматичне визначення визначення PIN-коду. Автоматичний аналіз інфрачервоного коду протоколу NEC.
• DSO-TC3 також може ідентифікувати тип пристрою, полярність контакту, hFE, напругу включення, ємність переходу; може перевіряти компоненти ємності, опору, індуктивності тощо.

Функція Генератор сигналів

• Генератор сигналів має загалом 6 форм хвилі на вибір, з регульованою частотою та амплітудою.
• Трикутна хвиля: 1-10 кГц/0-3,3 В/50%. Меандр: 1-100 кГц/3,3 В/50%. Пульсова хвиля: 1-100 кГц/3,3 В/0-100%. Трикутна хвиля: 1-10 кГц/0-3,3 В/50%. Рамп: 1-10 кГц/0-3,3 В/0-100%. Постійний струм 0-3,3 В

Ящик для інструментів

• Автоматичне визначення визначення PIN-коду.
• Автоматичний аналіз інфрачервоного коду протоколу NEC.
• Інші функціональні режими: перевірка безперервності ланцюга, вимірювання вхідної напруги 0~40 В, вихід ШІМ, вимірювання регульованого діода 0~32 В, вимірювання датчика температури DS18B20, вимірювання датчика температури та вологості DHT11 тощо.

Технічні характеристики цифрового осцилографа DSO-TC3 3 в 1:

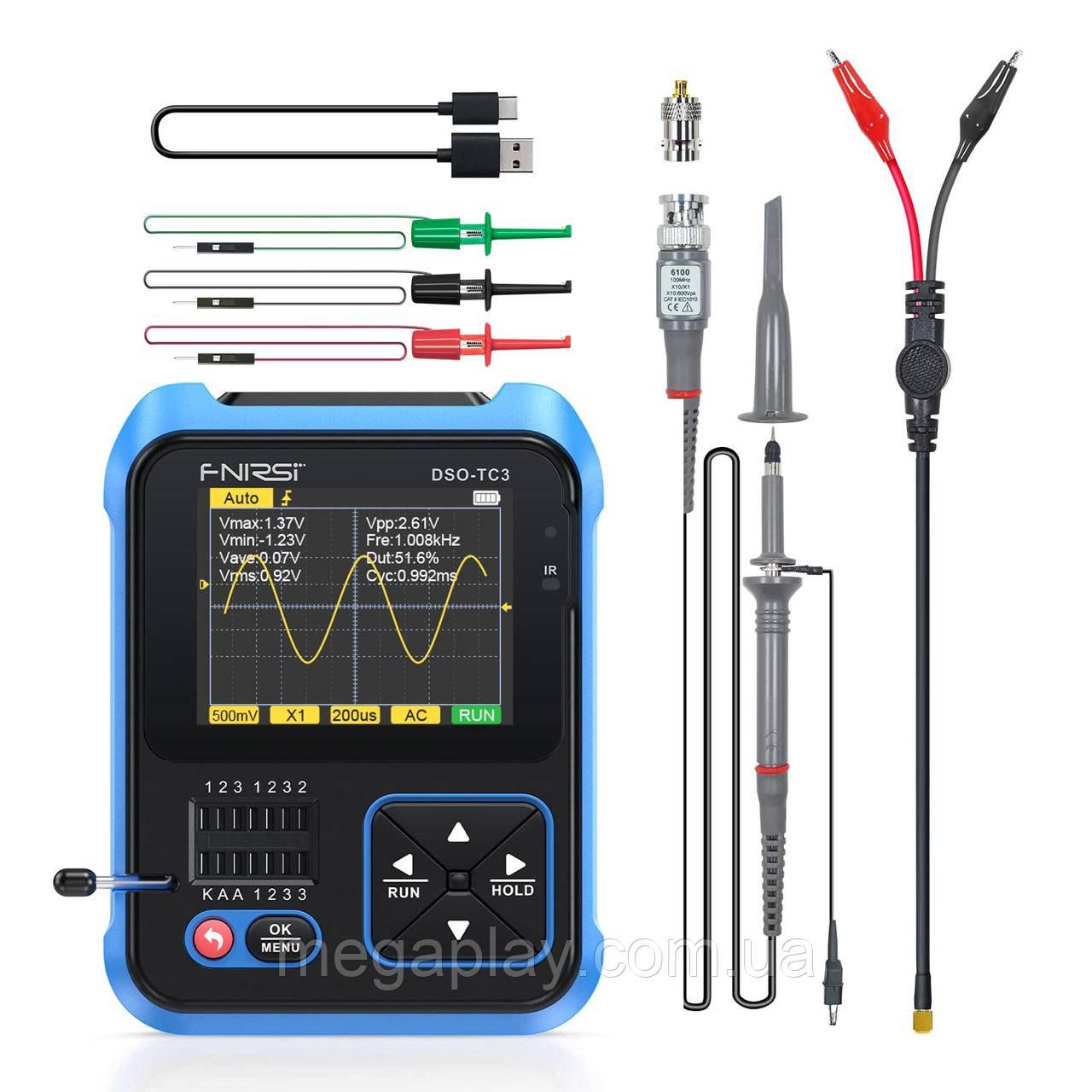

Пакувальний лист:

1 * цифровий осцилограф DSO-TC3 3 в 1

1 * Датчик високої напруги P6100

1 * Адаптер

3 * Тестовий гачок

1 * Кабель для заряджання Type-C

1 * Посібник користувача (англійською)
